MTDY遠心鏡頭固定倍系列
● 遠心鏡頭是將孔徑光闌放置在光學系統的像方焦平面上；
● 當孔徑光闌放在像方焦平面上時，即使物距發生改變，像距也發生改變，但像高并沒有發生改變，即測得的物體尺寸不會變化。
● 遠心鏡頭用于工業精密測量，畸變極小。高性能的可以達到無畸變。

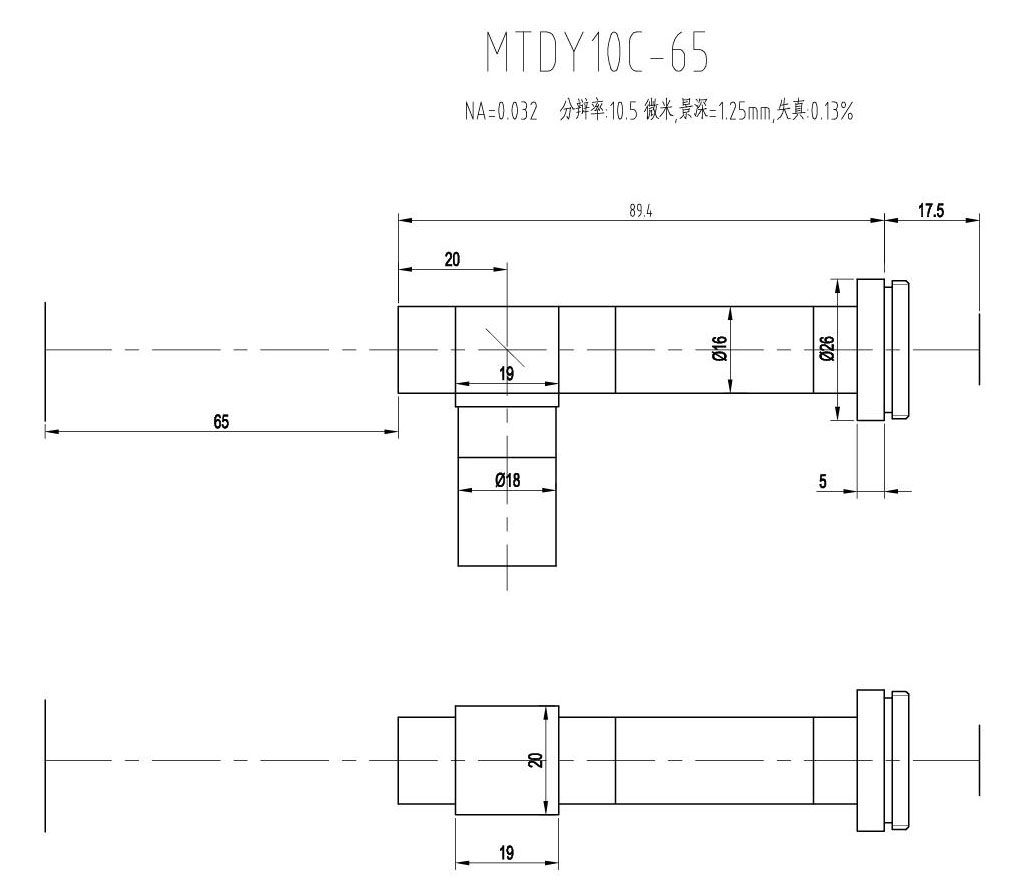

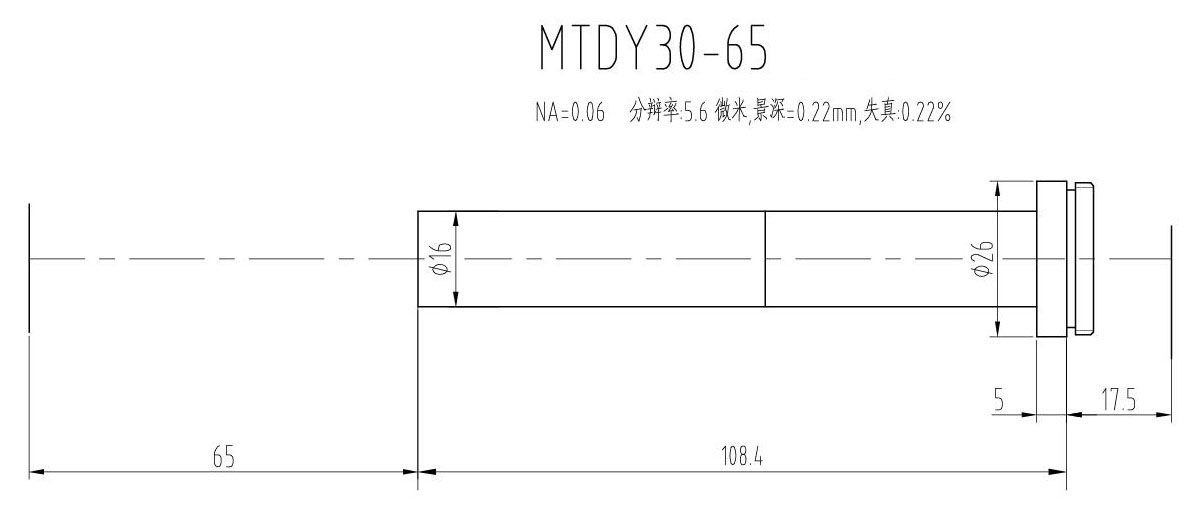

1. MTDY物方遠心物鏡型號規格匯總（工作距離為65mm）：
|
型號
|
物鏡倍數 |
工作 |
總放大倍數 |
視場 |
NA |
分辨率(μm) |
景深 |
失真 |
|
|
1/3"、9" |
1/3"、17" |
||||||||
|

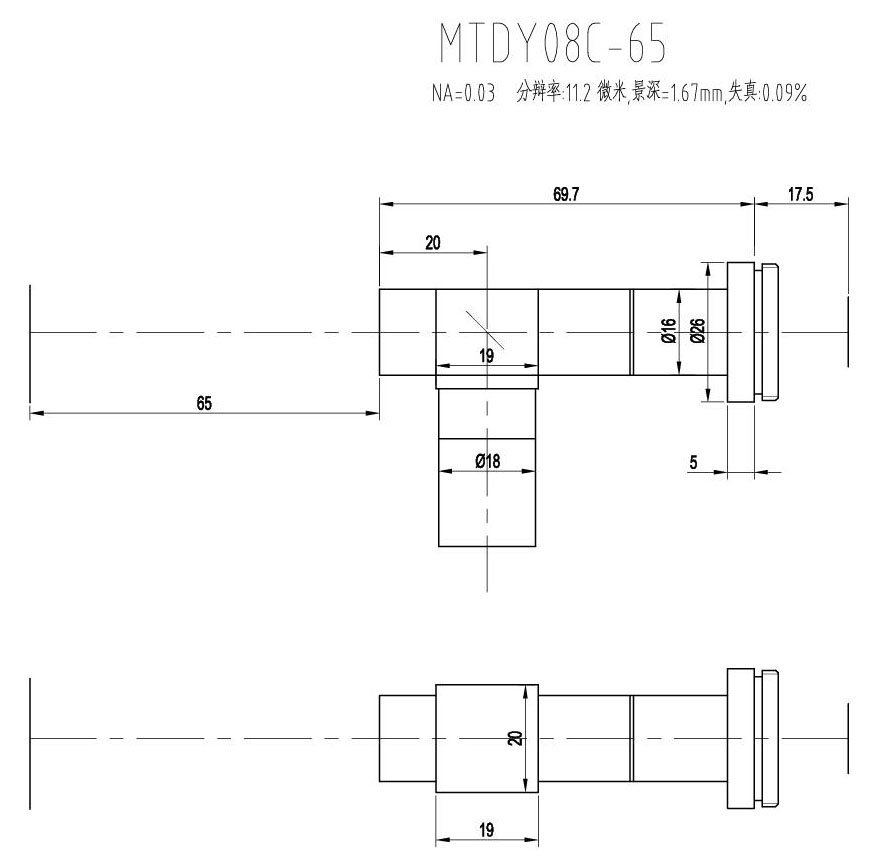

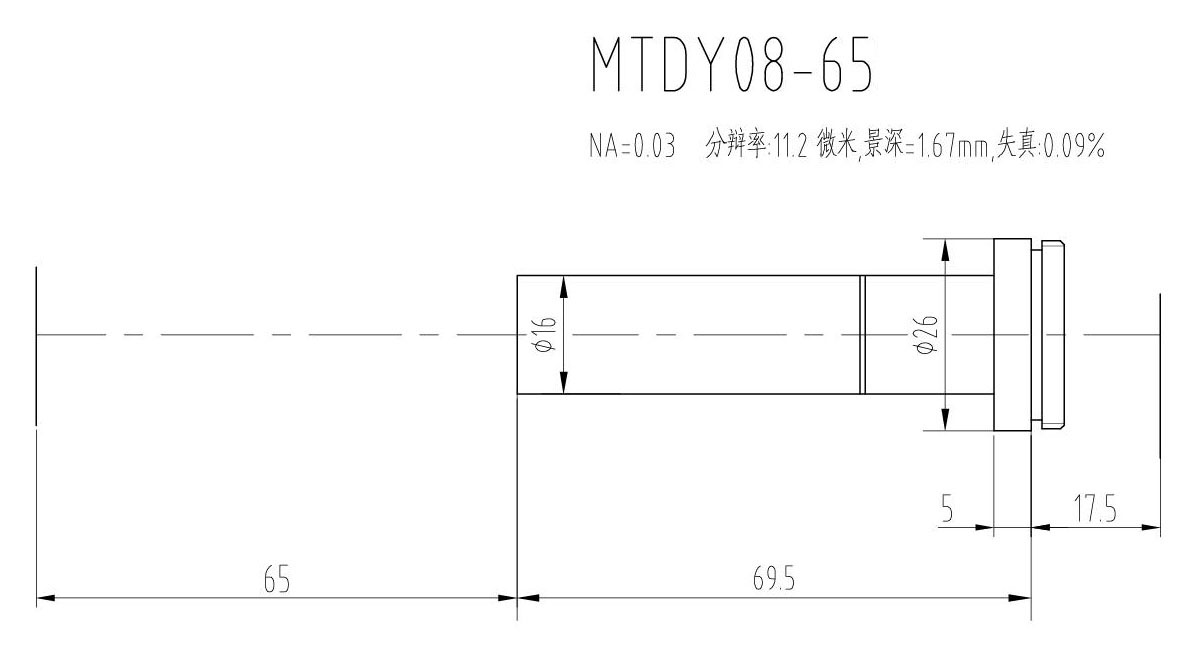

0.8X |
65 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.09% |
|
|
0.8X |
65 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.09% |
|
|

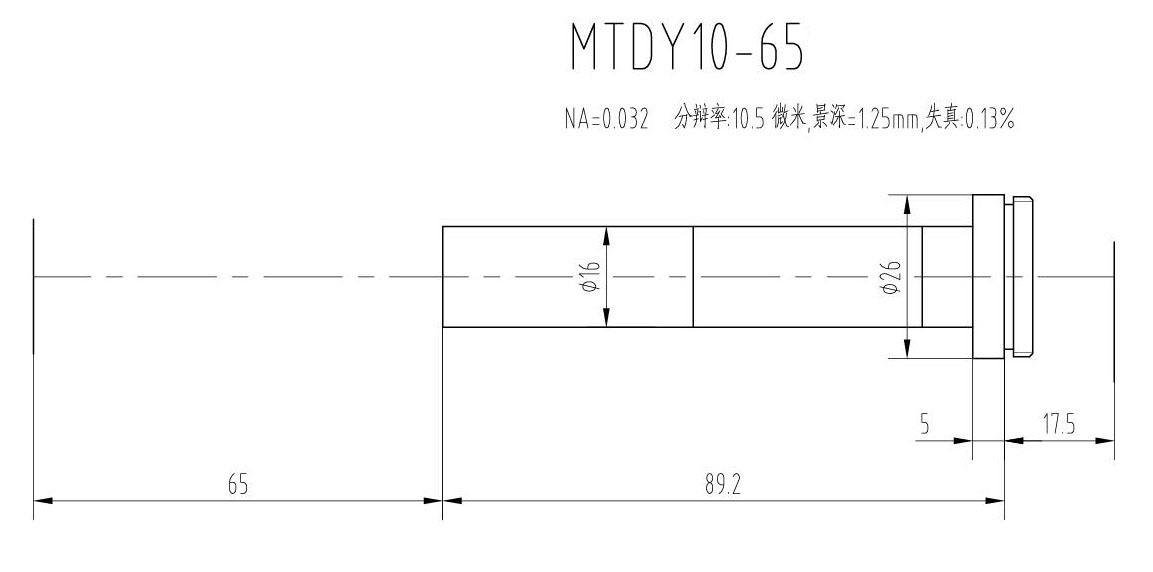

1X |
65 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.13% |
|
|
1X |
65 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.13% |
|
|

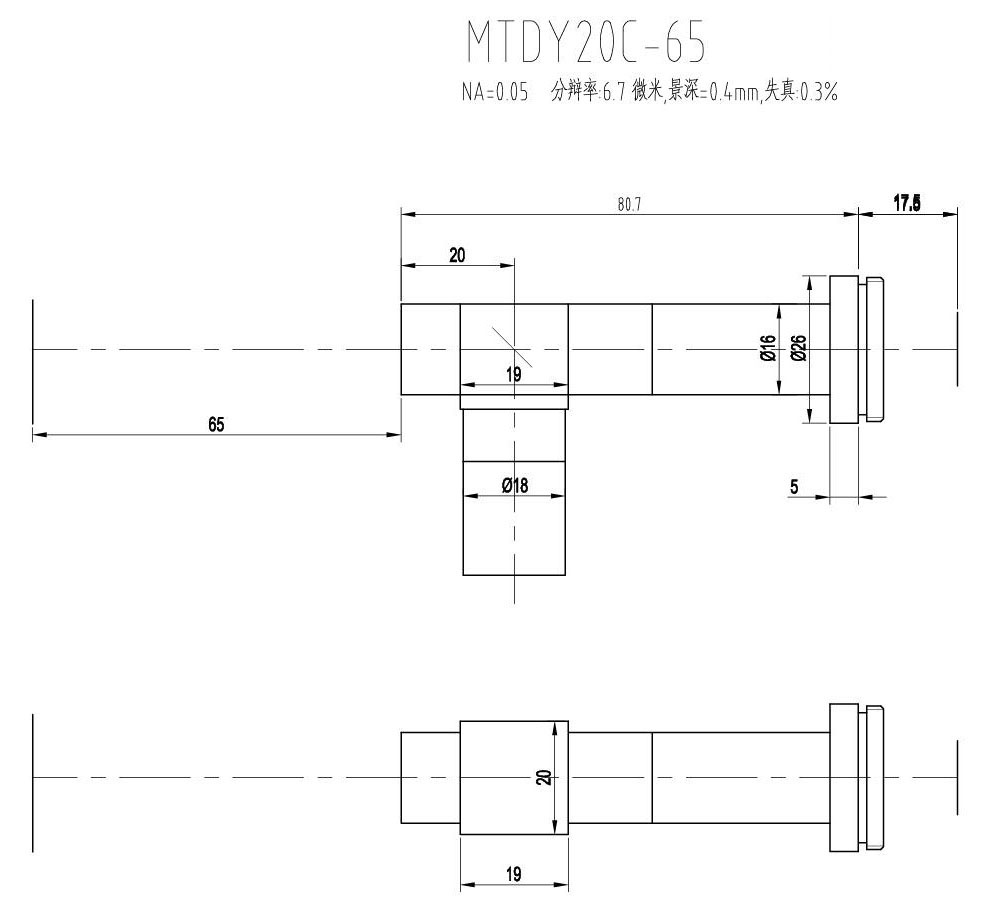

2X |
65 |
76.2X |
43.9X |
2.4X1.8 |
0.05 |
6.7 |
0.4 |
0.3% |
|
|

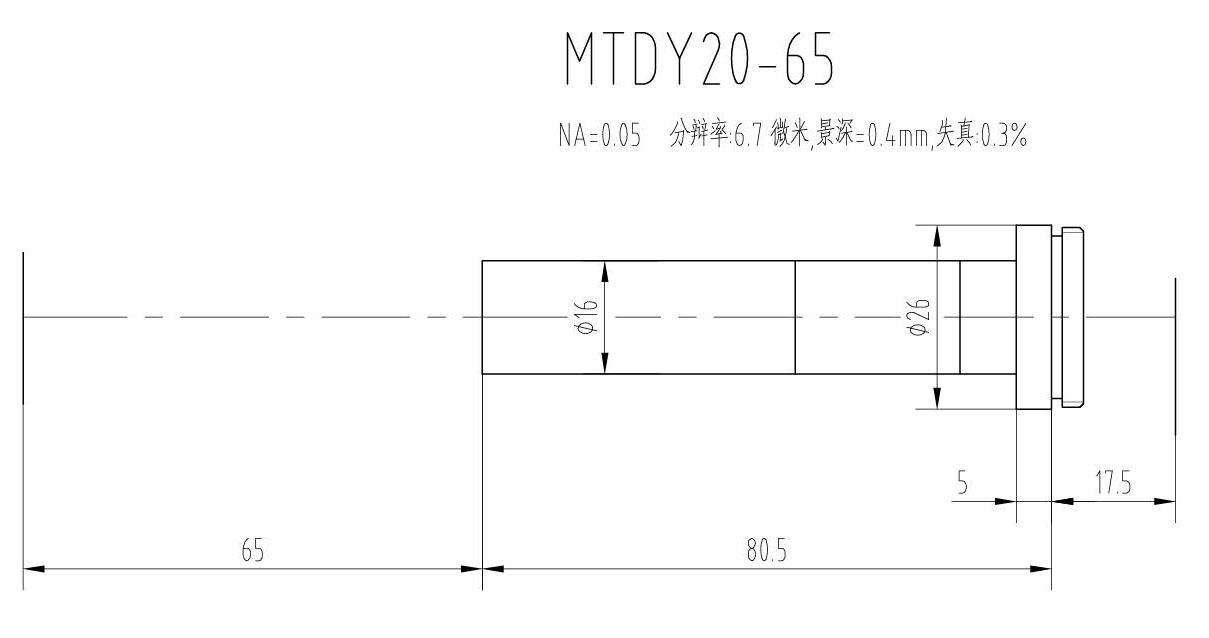

2X |
65 |
76.2X |
43.9X |
2.4X1.8 |
0.05 |
6.7 |
0.4 |
0.3% |
|
|
3X |
65 |
114.3X |
215.9X |
1.6X1.2 |
0.06 |
5.6 |
0.22 |
0.22% |
|
|

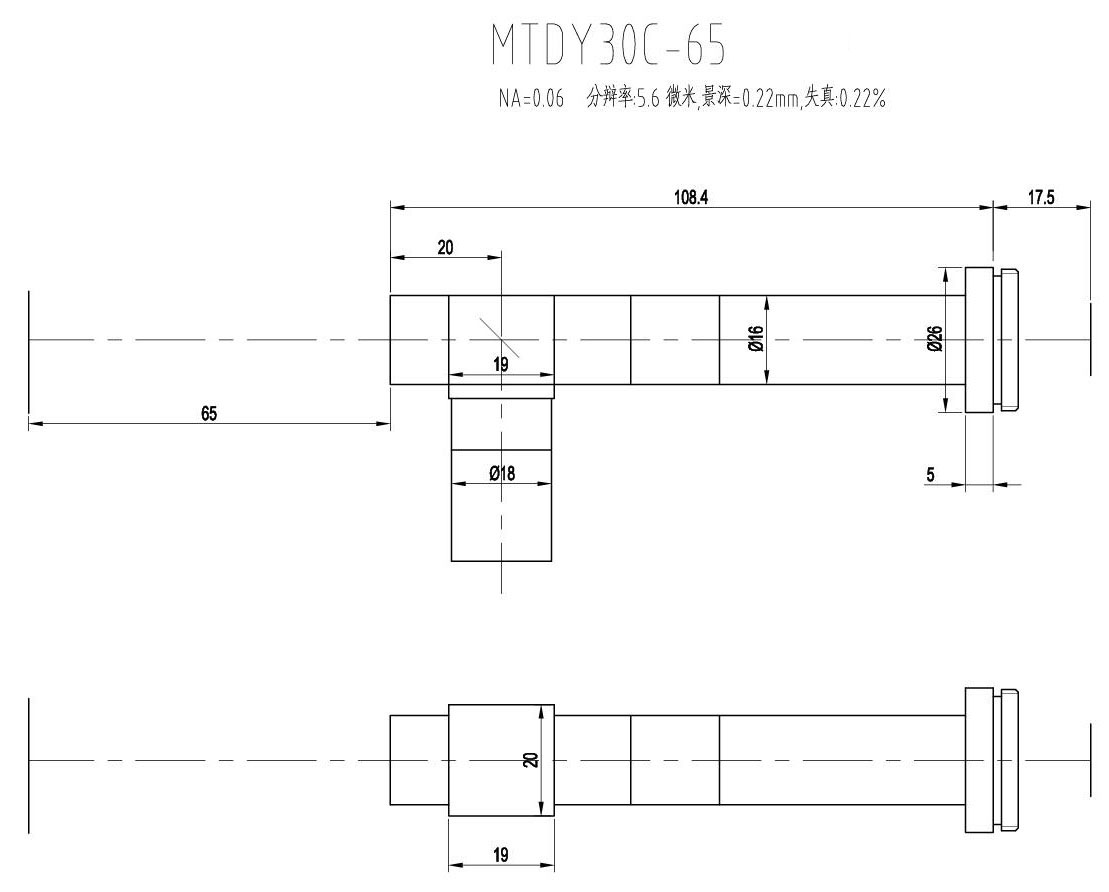

3X |
65 |
114.3X |
215.9X |
1.6X1.2 |
0.06 |
5.6 |
0.22 |
0.22% |
|
|
4X |
65 |
152.4X |
287.9X |
1.2X0.9 |
0.039 |
8.6 |
0.26 |
0.24% |
|
|

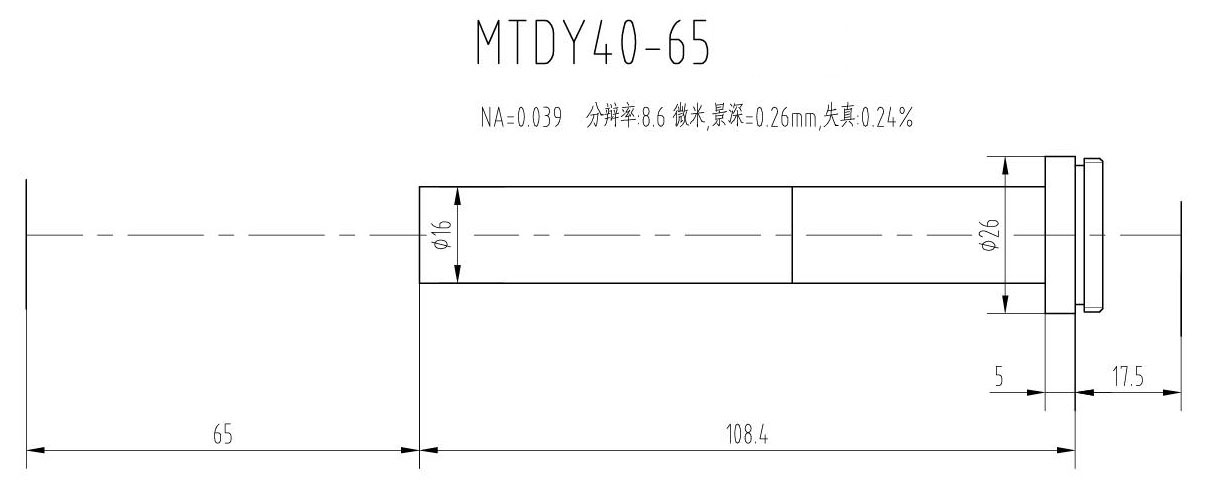

4X |
65 |
152.4X |
287.9X |
1.2X0.9 |
0.039 |
8.6 |
0.26 |
0.24% |
|

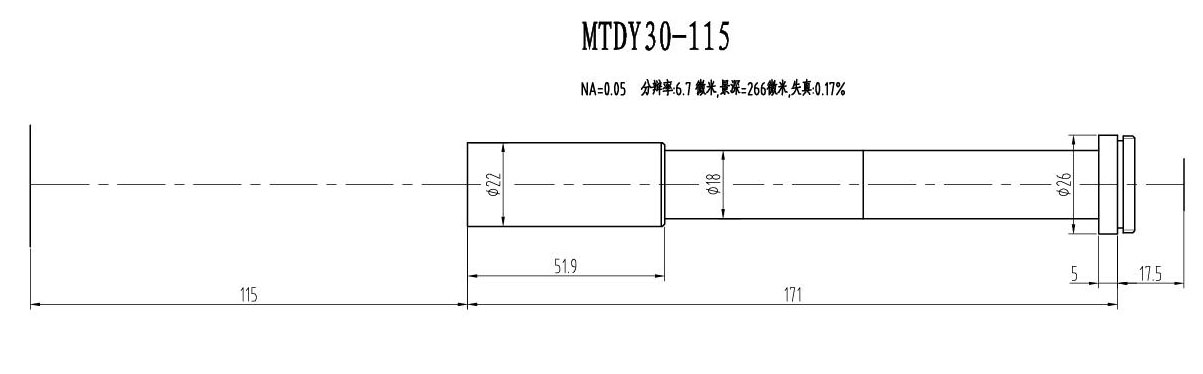

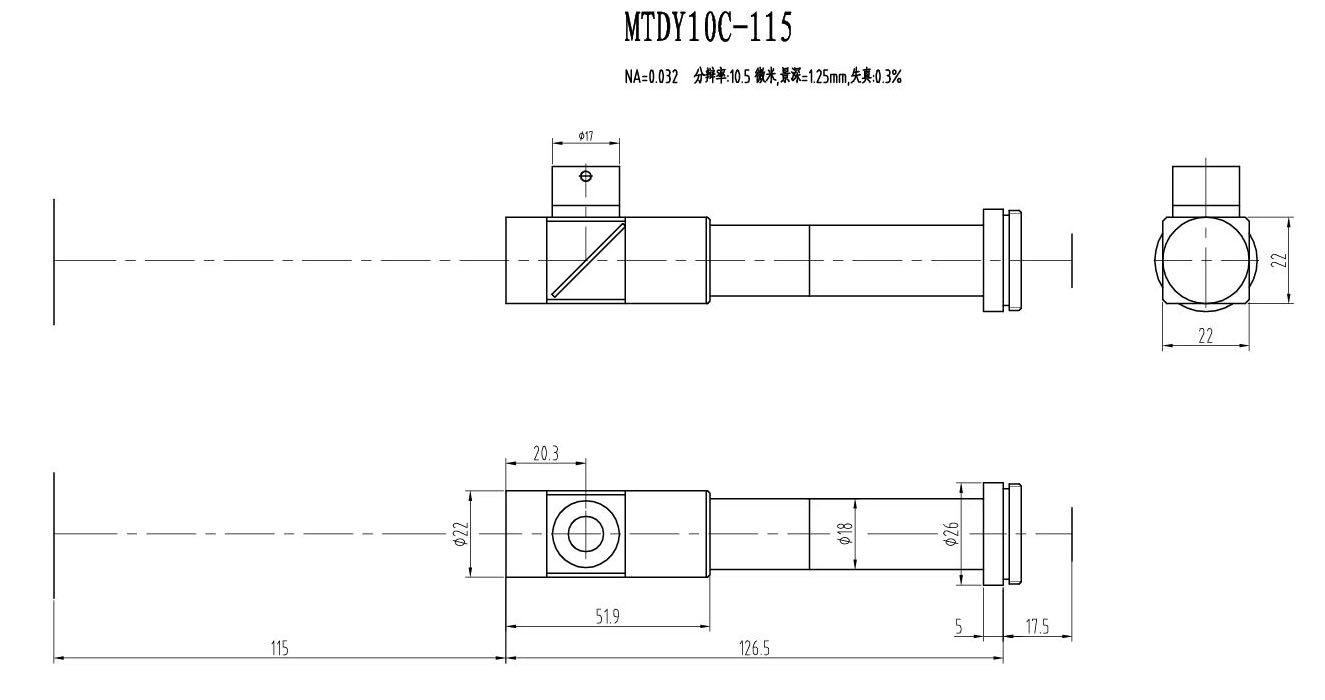

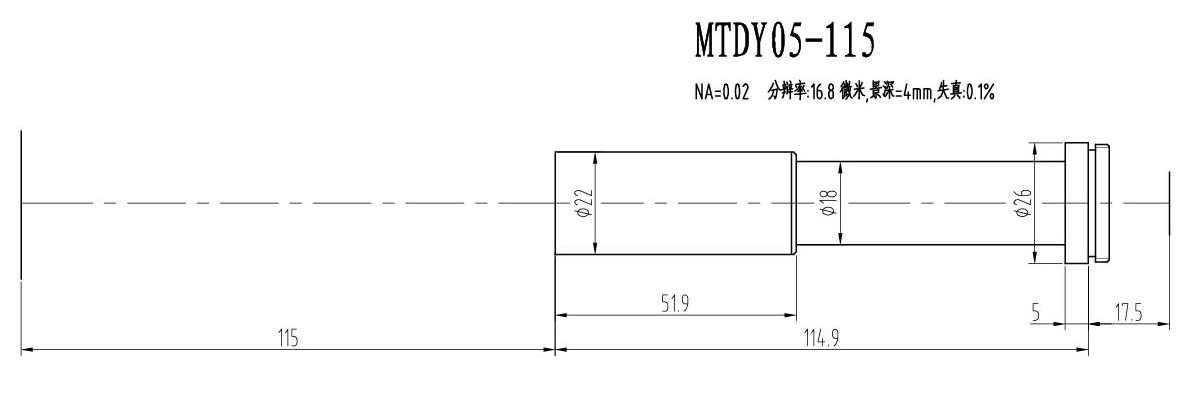

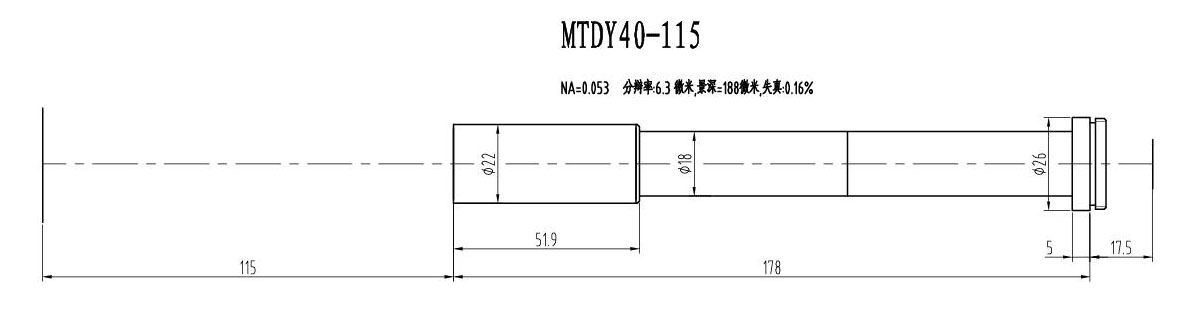

2. MTDY物方遠心物鏡型號規格匯總（工作距離為115mm）：
|
型號
|
物鏡倍數 |
工作 |
總放大倍數 |
視場 |
NA |
分辨率(μm) |
景深 |
失真 |
|
|
1/3"、9" |
1/3"、17" |
||||||||
|
0.5X |
115 |
19.1X |
36X |
9.6X7.2 |
0.02 |
16.8 |
4 |
0.1% |
|
|
0.5X |
115 |
19.1X |
36X |
9.6X7.2 |
0.02 |
16.8 |
4 |
0.1% |
|
|

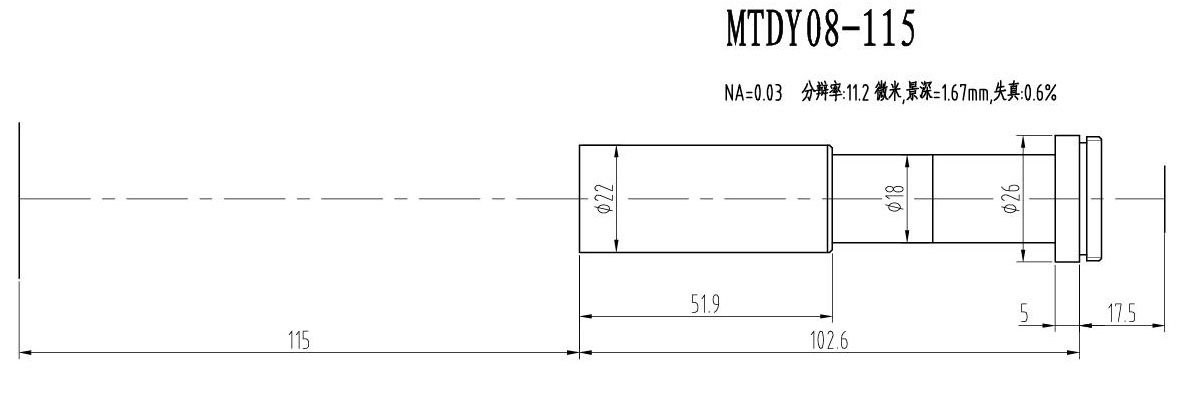

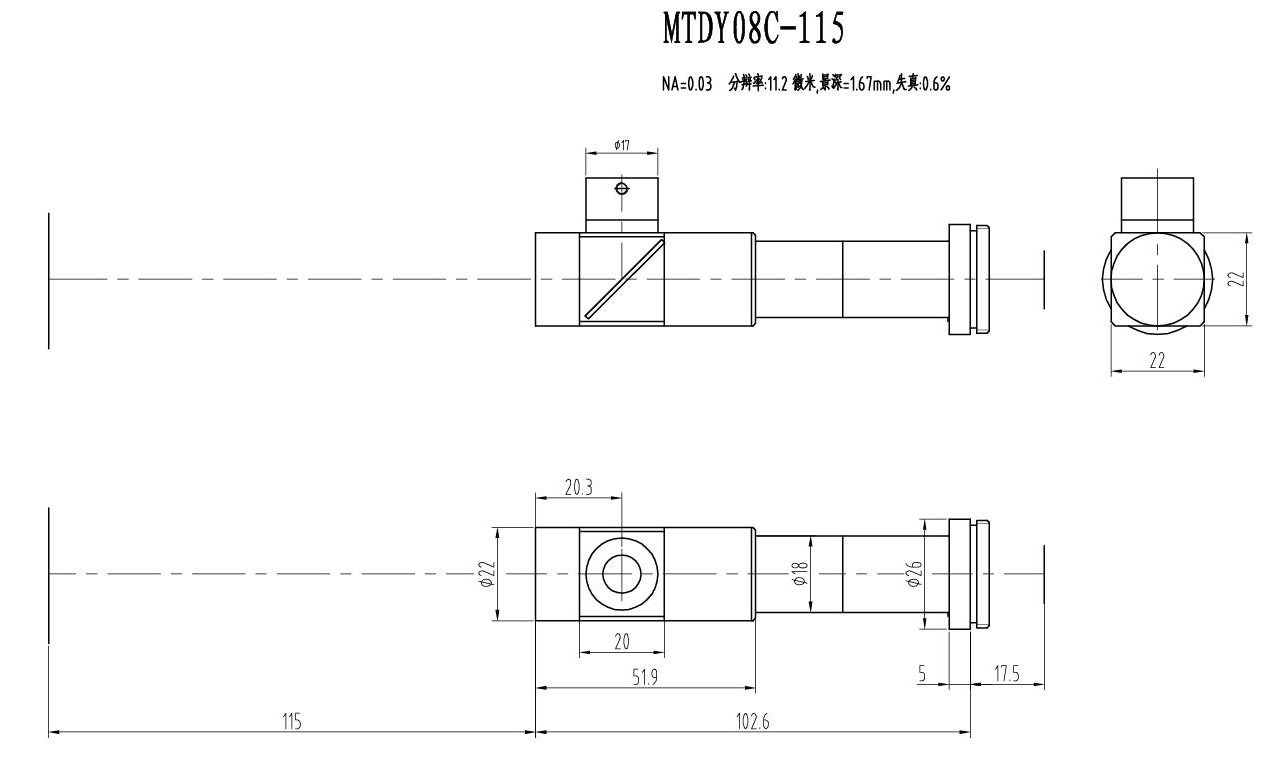

0.8X |
115 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.6% |
|
|
0.8X |
115 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.6% |
|
|
1X |
115 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.3% |
|
|
1X |
115 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.3% |
|
|

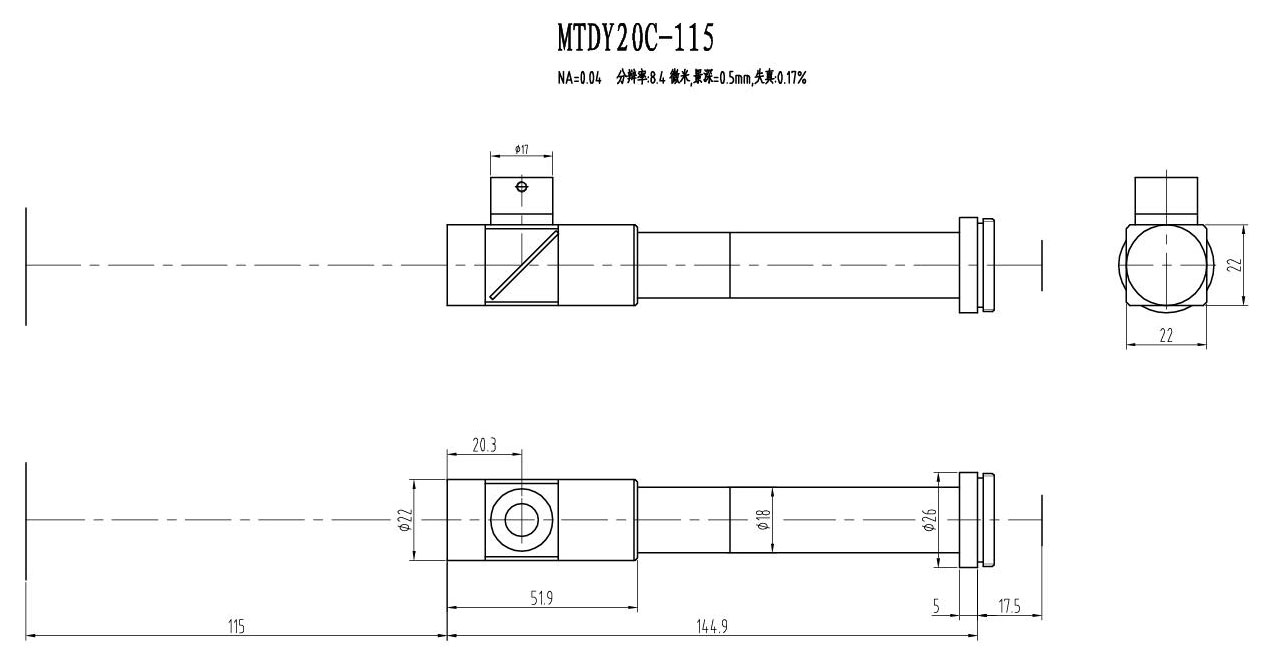

2X |
115 |
76.2X |
143.9X |
2.4X1.8 |
0.04 |
8.4 |
0.5 |
0.17% |
|
|

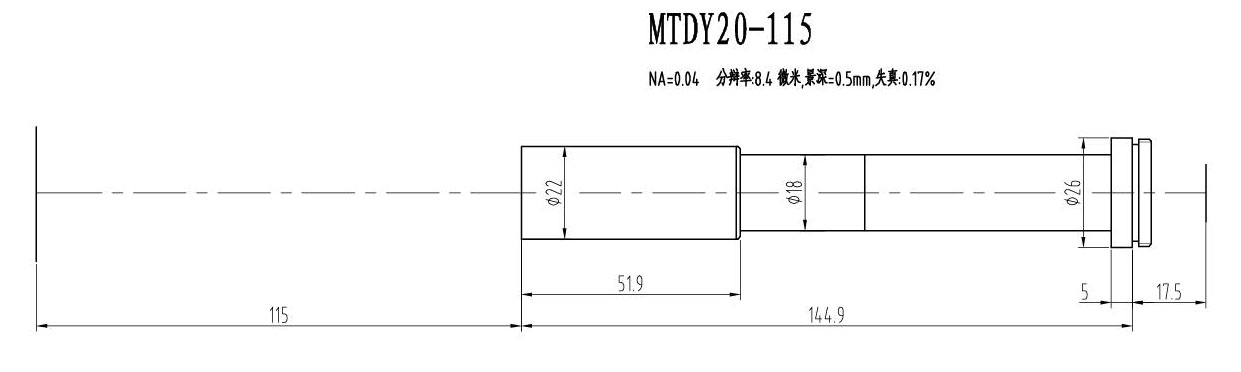

2X |
115 |
76.2X |
143.9X |
2.4X1.8 |
0.04 |
8.4 |
0.5 |
0.17% |
|
|

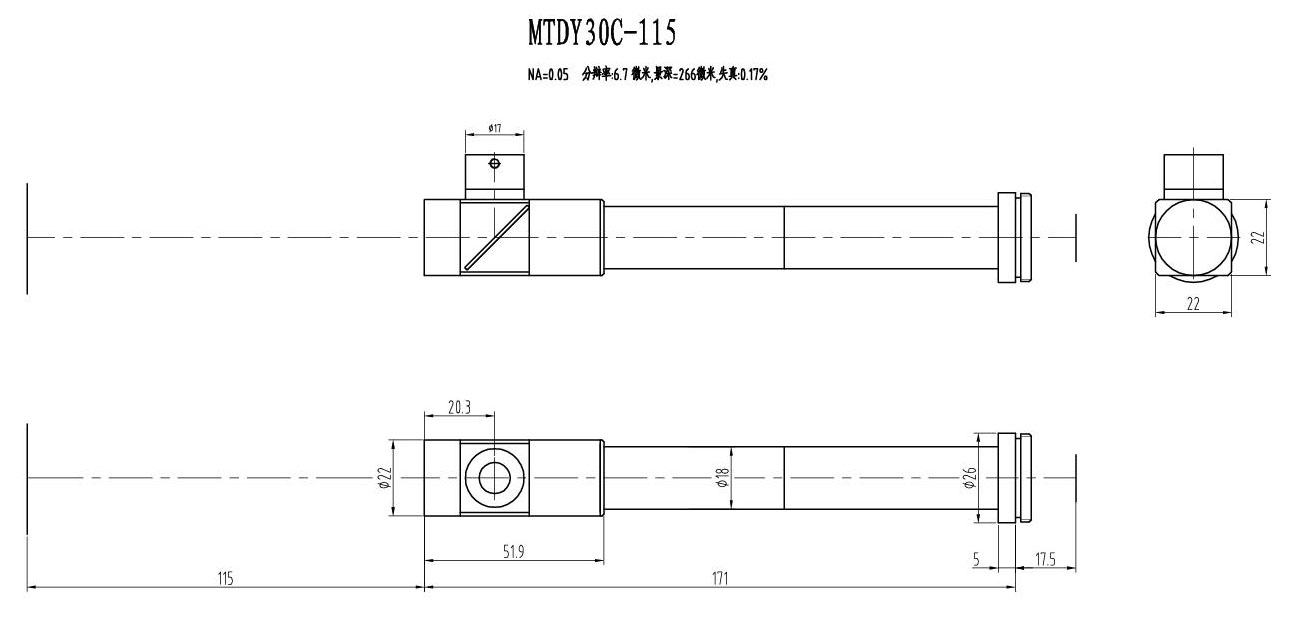

3X |
115 |
114.3X |
215.9X |
1.6X1.2 |
0.05 |
6.7 |
0.266 |
0.17% |
|
|
3X |
115 |
114.3X |
215.9X |
1.6X1.2 |
0.05 |
6.7 |
0.266 |
0.17% |
|
|
4X |
115 |
152.4X |
287.9X |
1.2X0.9 |
0.053 |
6.3 |
0.188 |
0.16% |
|
|

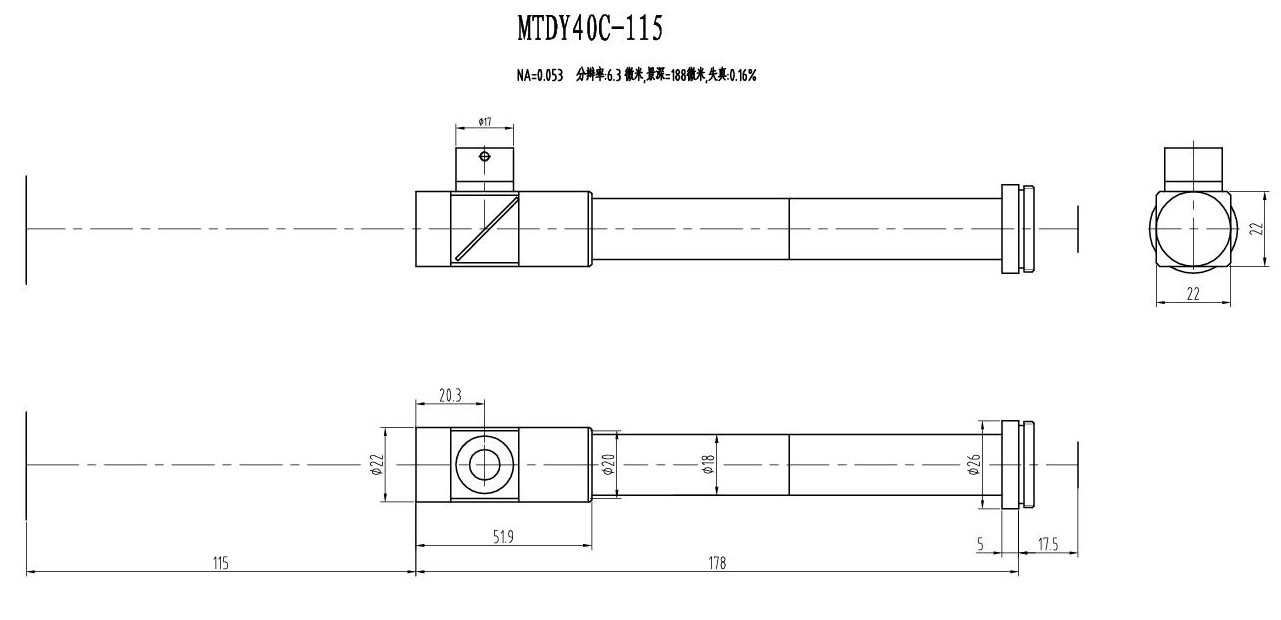

4X |
115 |
152.4X |
287.9X |
1.2X0.9 |
0.053 |
6.3 |
0.188 |
0.16% |
|
注：
1. 景深是假設使用1/2″CCD攝像機在水平320線以上的監視器的解像值。（成像面可容許的錯亂圓周：40μm）
2. 分辨率是指波長在550nm時理論分辨率。
3. 最大兼容CCD：1/2″。
4. 安裝尺寸：C安裝口，螺紋1英寸32扣。
5. 在總放大倍數欄中，1/3"是表示CCD攝像機的規格，9"、17"是表示監視器屏幕尺寸。 1/3"、9"表示在1/3"CCD攝像機、9"監視器下該MTDY固定倍單筒視頻顯微物鏡的總放大倍數。
